Штиль

Плата интерфейсов «Штиль» IC-Modbus/Dry Contacts предназначена для расширения функциональных возможностей других плат по мониторингу следующего оборудования:

  • стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА,
  • однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 1-10 кВА.

Плата IC-Modbus/Dry Contacts добавляет возможности интерфейса RS-485, поддерживающего протокол MODBUS RTU, а также выходных программируемых «сухих» контактов и входного «сухого» контакта.

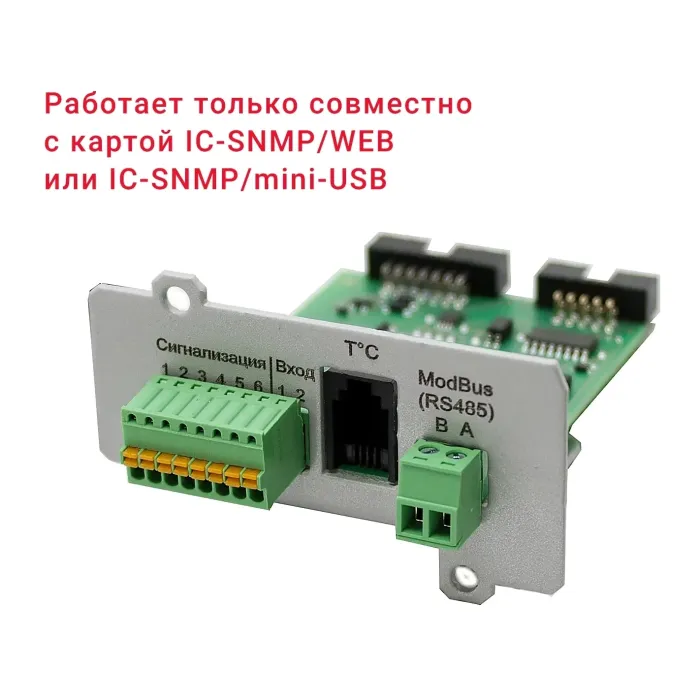

На фронтальной панели платы расширения расположены разъемы:

  • сигнализация «сухие» контакты:
    • 5 выходных – передача сигналов аварий, статуса режимов работы ИБП/стабилизатора,
    • 1 входной – прием входных сигналов от внешних устройств,
  • RS-485 – работа по протоколу MODBUS RTU для интеграции информации о состоянии ИБП/стабилизатора, передаваемой в системы диспетчеризации и управления инженерными системами (SCADA),
  • 4P4C – разъём для подключения датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик не входит в комплект поставки, является дополнительным аксессуаром).

Для подключения по интерфейсу RS-485 используются два сигнала дифференциальной пары A и B, расположенные на внешнем разъеме. Плата расширения, в соответствии со спецификацией MODBUS, является ведущей, ее адрес на шине MODBUS и параметры обмена настраиваются в специализированном ПО «Shtyl Device Manager». Назначение регистров протокола MODBUS можно посмотреть в «Руководстве по эксплуатации» на данное изделие.

Обратите внимание!

Карта мониторинга IC-Modbus/Dry Contacts устанавливается во внутренний слот инверторных стабилизаторов и ИБП «Штиль» и работает только совместно с картой IC-SNMP/WEB или IC-SNMP/mini-USB!





Комплектация

1

Карта мониторинга IC-Modbus/Dry contacts (поставляется только совместно c картой мониторинга IC-SNMP/WEB) 1 шт.

2

Руководство по эксплуатации 1 шт.

3

Упаковка 1 шт.

БрендШтиль
Вес0.1 кг
Гарантия24 мес.
Высота40 мм
Глубина65 мм
Страна изготовленияРоссия
Ширина68
Совместимостьинверторные стабилизаторы универсального исполнения от 6 кВА, однофазные ИБП(работает только совместно с картой IC-SNMP/WEB или IC-SNMP/mini-USB)
Тип аксессуаракарты мониторинга
Число фаз ИБП1 в 1
Поддерживаемые протоколыModbus RTU/ Штиль
Страна производительРоссия
Тип выходного разъёмаразъемный клеммник, сечение провода 0,5-1,5 мм.кв., (15EDGR-2.5-08P)
Допустимое напряжение A и B контактов, в пределах, Вот -13 до +16,5
Диапазон рабочей температуры, С5-40
Степень защиты от пыли и влагиIP20
Габаритные размеры ВхШхГ (в упаковке), мм220х155х50
Поддерживаемые интерфейсыRS-485, выходные и входные «сухие» контакты, 4P4C
Тип и количество5 выходных и 1 входной
Назначение выходных «сухих» контактовопределяется при конфигурации
Назначение входных «сухих» контактовопределяется при конфигурации
Допустимое напряжение, не более, В±26
Максимальный ток нагрузки, не более, мА±20
Максимальное сопротивление относительно общего, Ом35
Тип выходного разъёма термодатчика4P4C
Установкаво внутренний слот стабилизатора или ИБП
Относительная влажность, %не более 95
