Штиль

Плата расширения интерфейсов IC-SNMP/Dry Contacts предназначена для мониторинга, настройки и тестирования ИБП «Штиль» с трехфазным входом и однофазным выходом мощностью 15 и 20 кВА (модели ST3115L и ST3120L).

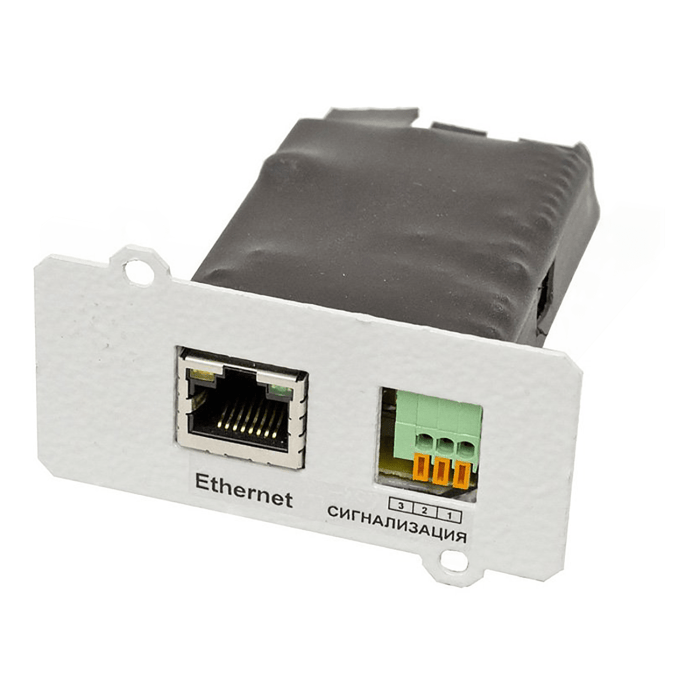

На фронтальной панели платы расширения расположены разъемы:

  • Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором,
  • сигнализация «сухие» контакты в одном из вариантов (выбираются программно):
    • 2 входных плюс общий – для мониторинга внешних подключений через ИБП,
    • 2 выходных плюс общий – для передачи сигналов аварий, статуса режимов работы ИБП.

Модуль IC-SNMP/Dry Contacts позволяет осуществлять контроль и управление отдельным ИБП через специализированное программное обеспечение (ПО) «Shut Down Manager». ПО взаимодействует с ИБП, подключенным в локальную сеть, по стандартному протоколу SNMP. При помощи «Shut Down Manager» можно изменять сетевые настройки адаптера (IP-адрес, маску, шлюз), настройки для связи по SNMP-протоколу, адреса получателей извещений SNMP, пароль доступа, запускать кратковременный тест батарей, редактировать назначение сигнальных реле и отображать состояние контрольных «сухих»контактов.

ПО «Shut Down Manager» отображает:

  • значение напряжения на входе/выходе,
  • частоту входной сети,
  • напряжение и состояние батарей,
  • наличие входной сети,
  • наличие общих аварий ИБП.

ПО «Shut Down Manager» также дает возможность обеспечить своевременное завершение работы рабочей станции при разряде батарей в ИБП, оснащенных модулем Ethernet-адаптера «Штиль».


Комплектация

1

Карта мониторинга IC-SNMP/Dry contacts 1 шт.

2

Руководство по эксплуатации 1 шт.

3

Упаковка 1 шт.

БрендШтиль
Вес0.05 кг
Гарантия24 мес.
Высота70 мм
Глубина70.5 мм
Страна изготовленияРоссия
Ширина25
СовместимостьИБП ST3115L и ST3120L
Тип аксессуаракарты мониторинга
Число фаз ИБП3 в 1, 3 в 3
Поддерживаемые протоколыSNMP
Уведомленияtrap-сообщения
Страна производительРоссия
Тип выходного разъёма Ethernet-адаптераRJ-45
Поддерживаемые протоколы Ethernet-адаптераSNMP
Тип выходного разъёмаразъемный клеммник под винт, сечение провода 0,08-1,2 мм.кв
Диапазон рабочей температуры, С5-40
Степень защиты от пыли и влагиIP20
Габаритные размеры ВхШхГ (в упаковке), мм220х155х50
Поддерживаемые интерфейсыEthernet, «сухие» контакты
Тип и количество2 выходных или входных (настраивается программно)
Назначение выходных «сухих» контактовопределяется при конфигурации (возможные варианты: неисправность ИБП, общая авария, авария в электросети, активирован обходной режим, низкий заряд АБ)
Назначение входных «сухих» контактовопределяется при конфигурации
Установкаво внутренний слот ИБП
Относительная влажность, %не более 95
