Штиль

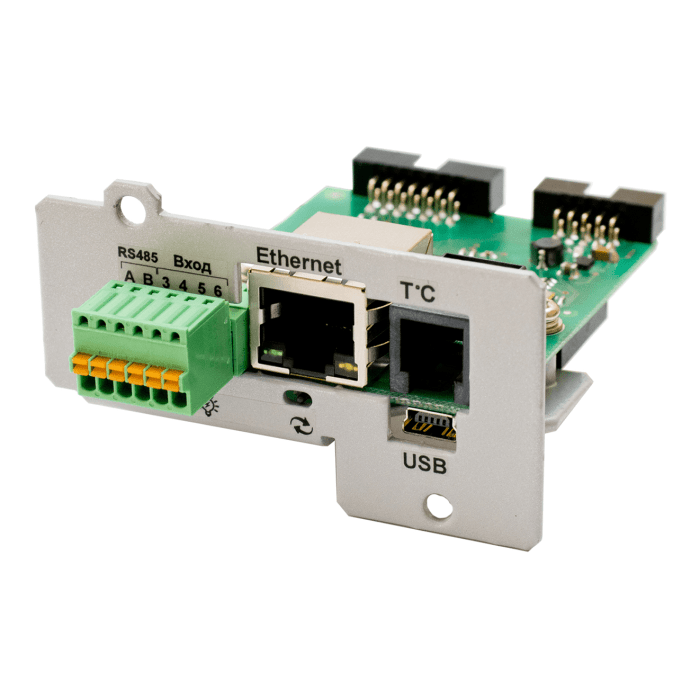

Плата расширения интерфейсов «Штиль» IC-SNMP/mini-USB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:

  • стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА,
  • однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 0,25-10 кВА.

На фронтальной панели платы расширения расположены разъемы:

  • mini-USB – соединение с ПК,
  • Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором,
  • сигнализация («сухие» контакты) – входы для мониторинга внешних сигналов,
  • RS-485 – мониторинг внешних устройств по проприетарному протоколу,
  • 4P4C – разъём для подключения датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик входит в комплект поставки).

Под линейкой наружных разъемов находятся элементы индикации и управления:

  • зеленый светодиод «Питание» – показывает режим работы/состояние ИБП/стабилизатора,
  • синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения,
  • кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.

Мониторинг и управление через модуль IC-SNMP/mini-USB можно выполнять двумя способами:

  • при помощи специализированного ПО «ShtylDeviceManager»,
  • через WEB-интерфейс, используя браузер.

При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.


Комплектация

1

Карта мониторинга IC-SNMP/mini-USB 1 шт.

2

Интерфейсный кабель USB A - miniUSB 1 шт.

3

Датчик температуры 1 шт.

4

Руководство по эксплуатации 1 шт.

5

Упаковка 1 шт.

БрендШтиль
Вес0.1 кг
Гарантия24 мес.
Высота40 мм
Глубина65 мм
Страна изготовленияРоссия
Ширина68
Совместимостьинверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
Тип аксессуаракарты мониторинга
Число фаз ИБП1 в 1
Поддерживаемые протоколыWeb/ SNMP/ NTP/ Modbus TCP/ SMTP/ HID/ Штиль
Уведомленияtrap-сообщения, e-mail
Страна производительРоссия
Тип выходного разъёма Ethernet-адаптераRJ-45
Поддерживаемые протоколы Ethernet-адаптераWeb/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль
Тип выходного разъёмаразъемный клеммник, сечение провода 0,5-1.0 мм.кв., (15EDGRC-2.5-06)
Допустимое напряжение A и B контактов, в пределах, Вот -13 до +16,5
Диапазон рабочей температуры, С5-40
Степень защиты от пыли и влагиIP20
Габаритные размеры ВхШхГ (в упаковке), мм220х155х50
Поддерживаемые интерфейсыEthernet (TCP/IP-адаптер), mini-USB, «сухие» контакты, RS-485, 4P4C
Тип и количество2 входных
Назначение входных «сухих» контактовопределяется при конфигурации
Максимальное сопротивление относительно общего, Ом35
Тип выходного разъёма термодатчика4P4C
Тип выходного разъёма интерфейса mini-USBUSB-А
Поддерживаемые протоколы интерфейса mini-USBШтиль/ HID Power Device
Установкаво внутренний слот стабилизатора или ИБП
Относительная влажность, %не более 95
