Плата расширения интерфейсов «Штиль» IC-SNMP/MODBUS предназначена для локального или удаленного мониторинга, настройки и тестирования трехфазных ИБП «Штиль» серий ST, SМR и SM.

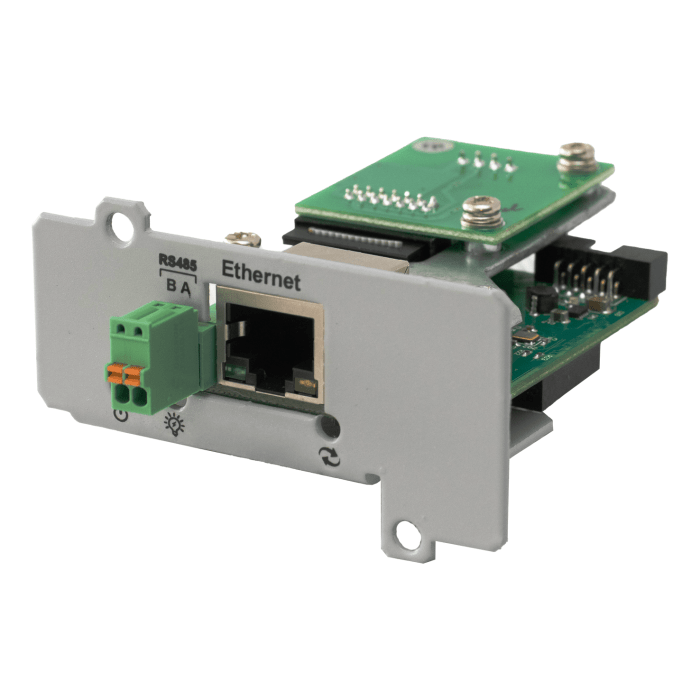

На фронтальной панели платы расширения расположены разъемы:
- Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором,
- RS-485 – мониторинг внешних устройств по проприетарному протоколу.
Под линейкой наружных разъемов находятся элементы индикации и управления:
- зеленый светодиод «Питание» – показывает режим работы/состояние ИБП,
- синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП и платой расширения,
- кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.
Мониторинг и управление через карту IC-SNMP/MODBUS можно выполнять при помощи специализированного ПО «ShtylDeviceManager», которое позволяет получать информацию о состоянии ИБП и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.
Комплектация
1 | Карта мониторинга IC-SNMP/MODBUS | 1 шт. |
|---|---|---|
2 | Руководство по эксплуатации | 1 шт. |
3 | Упаковка | 1 шт. |
| Бренд | Штиль |
| Вес | 0.1 кг |
| Гарантия | 24 мес. |
| Высота | 40 мм |
| Глубина | 81 мм |
| Страна изготовления | Россия |
| Ширина | 68 |
| Совместимость | трехфазные ИБП серий ST, SМR и SM |
| Тип аксессуара | карты мониторинга |
| Число фаз ИБП | 3 в 3 |
| Поддерживаемые протоколы | SNMP/ NTP/ Modbus TCP/ Modbus RTU |
| Уведомления | trap-сообщения, e-mail |
| Страна производитель | Россия |
| Тип выходного разъёма Ethernet-адаптера | RJ-45 |
| Поддерживаемые протоколы Ethernet-адаптера | SNMP/ NTP/ Modbus TCP/ Modbus RTU |
| Тип выходного разъёма | разъемный клеммник под винт, сечение провода 0,08-1,2 мм.кв |
| Допустимое напряжение A и B контактов, в пределах, В | от -13 до +16,5 |
| Светодиодная индикация | «Питание», «Связь» |
| Функциональные клавиши | кнопка «Сброс» |
| Диапазон рабочей температуры, С | 5-40 |
| Степень защиты от пыли и влаги | IP20 |
| Габаритные размеры ВхШхГ (в упаковке), мм | 220х155х50 |
| Установка | во внутренний слот ИБП |
| Относительная влажность, % | не более 80 |
