Штиль

Плата расширения интерфейсов «Штиль» IC-SNMP/WEB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:

  • однофазных и трехфазных инверторных стабилизаторов напряжения серии «ИнСтаб» универсального (напольного/стоечного) исполнения мощностью 1 - 20 кВА,
  • однофазных ИБП серий ST, SR, SW, STR мощностью 0,25 - 10 кВА.

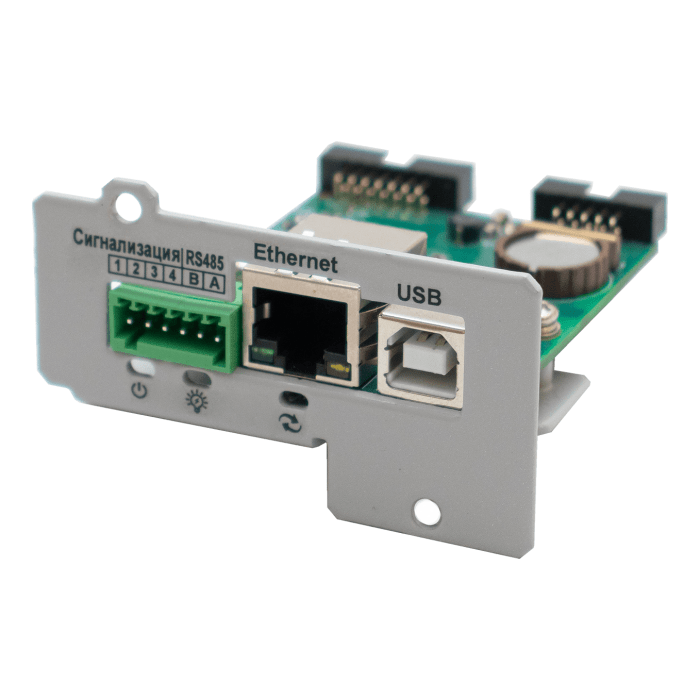

На фронтальной панели платы расширения расположены разъемы:

  • USB – соединение с ПК,
  • Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором,
  • «сигнализация» («сухие» контакты) – формирование сигналов об аварии сети, переходе в режим байпас и глубоком разряде батарей,
  • RS-485 – мониторинг внешних устройств по проприетарному протоколу.

Под линейкой наружных разъемов находятся элементы индикации и управления:

  • зеленый светодиод «Питание» – показывает режим работы/состояние ИБП/стабилизатора,
  • синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения,
  • кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.

Мониторинг и управление через модуль IC-SNMP/WEB можно выполнять двумя способами:

  • при помощи специализированного ПО «ShtylDeviceManager»,
  • через WEB-интерфейс, используя браузер.

При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.

Комплектация

1

Карта мониторинга IC-SNMP/WEB 1 шт.

2

Интерфейсный кабель USB, длина 1,8 м 1 шт.

3

Руководство по эксплуатации 1 шт.

4

Упаковка 1 шт.

БрендШтиль
Вес0.1 кг
Гарантия24 мес.
Высота40 мм
Глубина65 мм
Страна изготовленияРоссия
Ширина68
Совместимостьинверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
Тип аксессуаракарты мониторинга
Число фаз ИБП1 в 1
Поддерживаемые протоколыWeb/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль
Уведомленияtrap-сообщения, e-mail
Страна производительРоссия
Тип выходного разъёма Ethernet-адаптераRJ-45
Поддерживаемые протоколы Ethernet-адаптераWeb/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль
Тип выходного разъёмаразъемный клеммник, сечение провода 0,5-1 мм.кв., (15EDGRC-2.5-06)
Допустимое напряжение A и B контактов, в пределах, Вот -13 до +16,5
Диапазон рабочей температуры, С5-40
Степень защиты от пыли и влагиIP20
Габаритные размеры ВхШхГ (в упаковке), мм220х155х50
Поддерживаемые интерфейсыEthernet, USB, «сухие» контакты, RS-485
Тип и количество3 выходных
Назначение выходных «сухих» контактовопределяется при конфигурации (возможные варианты: неисправность, общая авария, авария в электросети, активирован байпас)
Допустимое напряжение, не более, В±26
Максимальный ток нагрузки, не более, мА±20
Максимальное сопротивление относительно общего, Ом35
ПроцессорARM Cortex-M4F 120Mhz 32bit
Память1 Mbit Flash memory (встроенная), 16 Mbit Flash memory (внешняя), 256 Kbyte SDRAM
Тип выходного разъёма интерфейса USBUSB-B
Поддерживаемые протоколы интерфейса USBШтиль
Установкаво внутренний слот стабилизатора или ИБП
Относительная влажность, %не более 95
